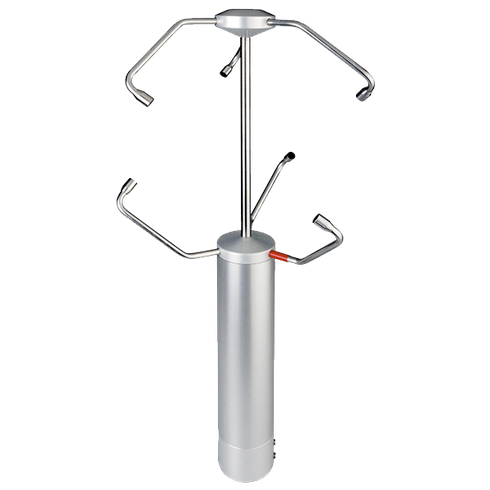

Anémomètre à ultrasons Thies 3D – Chauffage pour conditions de givrage extrêmes

L’anémomètre à ultrasons 3D est conçu pour mesurer les composantes horizontales et verticales de la vitesse et de la direction du vent, ainsi que la température virtuelle acoustique en 3 dimensions. Il est composé de 6 transformateurs ultrasoniques, disposés deux à deux face à face et distants de 200 mm. Les trois voies de mesure résultantes sont verticales. Les transformateurs font office d’émetteurs et de récepteurs acoustiques.

Contrairement aux anémomètres à coupelles, le principe de mesure permet une mesure sans inertie de variables à évolution rapide avec une précision et une exactitude maximales. Il est particulièrement adapté à la mesure des rafales et des valeurs de pointe. La précision de la mesure de la température de l’air (température virtuelle acoustique) surpasse celle des méthodes classiques, où les capteurs de température sont utilisés avec un écran de protection contre les intempéries et le rayonnement, après correction de l’influence de l’humidité liée à certaines conditions météorologiques.

L’anémomètre, sans entretien et inusable, ne nécessite aucun réétalonnage et est équipé d’un chauffage pour un fonctionnement hivernal, même dans des conditions extrêmes.

Tous les calculs sont effectués par un processeur de signal numérique (DSP) haute performance, dans le temps de propagation des signaux ultrasonores, avec une précision de 32 bits. L’instrument offre des fonctions statistiques complètes telles que la moyenne glissante, l’écart type, la covariance, etc., sélectionnables via l’interface numérique. La moyenne glissante peut être définie au choix sous forme vectorielle ou scalaire, de manière identique ou différente pour chaque paramètre.

Chauffage

Pour de nombreuses applications, la production continue de données de mesure fiables sur la vitesse et la direction du vent est indispensable au système de mesure, même dans des conditions météorologiques extrêmes telles que le givrage. L’Utrasonic est équipé d’un système de chauffage sophistiqué. Ce système maintient efficacement toutes les surfaces extérieures susceptibles de perturber l’acquisition des valeurs de mesure en cas de formation de givre à une température supérieure à +5 °C.

Les bras de mesure, ainsi que le transducteur ultrasonique et le boîtier, font également partie des surfaces extérieures chauffées. L’Utrasonic est capable de générer des données de mesure d’une grande précision, même à l’état non chauffé, à des températures inférieures à –40 °C. La qualité des données de mesure ne dépend pas de la température. Le chauffage est uniquement nécessaire pour éviter la formation de givre sur la structure de l’instrument, évitant ainsi toute défaillance de l’acquisition des valeurs de mesure.
