L’encrassement affecte considérablement la production d’énergie des centrales photovoltaïques. Ses effets sur les modules photovoltaïques doivent être évalués pour chaque site en raison des variations de type de sol, d’emplacement et de conditions météorologiques. L’utilisation d’un kit de mesure d’encrassement Ammonit vous permet de :
- Analyser les pertes par encrassement sur les performances des modules photovoltaïques
Quantifier les impacts de l’encrassement sur la production d’énergie photovoltaïque selon le site
Optimiser les routines de nettoyage pour un retour sur investissement optimal
Déterminer les taux d’encrassement typiques pour les modèles de prévision

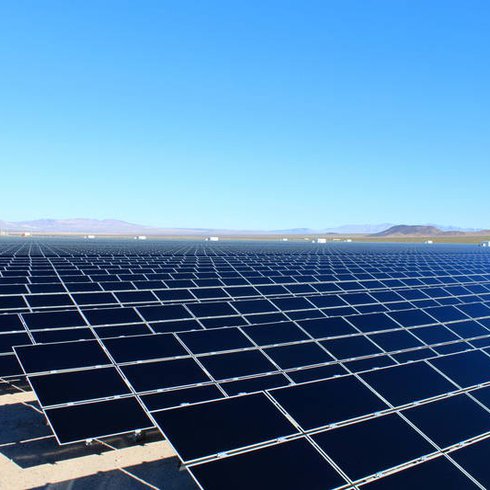

L’encrassement est l’accumulation de poussière, de saleté et d’autres contaminants à la surface des modules photovoltaïques. La quantité de poussière dépend fortement de l’emplacement de la centrale photovoltaïque, par exemple une vallée désertique avec des tempêtes de sable. En l’absence de pluies importantes ou de nettoyage régulier, les pertes de production dues à l’encrassement augmentent. La mesure de l’encrassement fournit des informations importantes sur la production de la centrale photovoltaïque, par exemple la quantité de poussière pouvant se déposer sur les modules avant qu’un problème ne survienne et son impact sur la transparence et le rendement des modules.
I-U Conversion Box
Order No. CM 8281
| Characteristic | Description |
|---|---|
| Continuous current* | 15 A |
| Peak current | 40 A |
| Shunt resistance | 50 mΩ** |
| Shunt tolerance | 1 % |
| Shunt temperature coefficient | < 50 ppm/K (20 … 60 °C) |
| Max. input voltage *** | 48 V |
| Max. operating temperature @ 16 A | 60 °C (if ventilated) |
| IP class | IP65 |
| Dimensions | 160 x 100 x 81 mm |
* Corresponding to max. short circuit curent of a solar module
** Other values are possible according to technical requirements
*** Corresponding to the max. open circuit voltage of a solar module

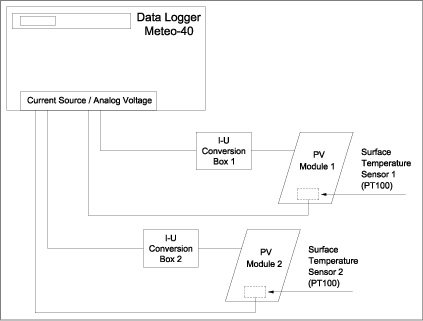

The I-U Conversion Box contains a shunt resistor of 50 mΩ (default configuration). According to Ohm’s law, the max. continuous current of 15 A results in an output voltage of 0.75 V.
In order to achieve best match to the output voltage of the CM8281, the Ammonit Meteo-40 data logger must be set to the ±1.0 V range.
Surface Temperature Sensor
Order No. S68920
| Characteristic | Description |
|---|---|
| Sensor type | Pt 100 class B |
| Sensor capture | Silicon rubber patch |
| Temperature range | -50 … 150 °C |
| Dimensions | 40 x 13 x 5 mm |
Solar Module (50 W / 12 V)
Order No. M51052
| Characteristic | Description |
|---|---|
| Module type | Monocrystalline |
| Standard Test Conditions (STCs) Solar irradiance Cell temperature | 1000 W/m² 25 °C |
| Peak Power (Pmax) | 50 W |
| Short circuit current | (Isc) 3.07 A |
| Temperature coefficient of Isc (TK ISC) | 0,081 %/°C |
| Dimensions | 650 x 505 x 35 mm |
