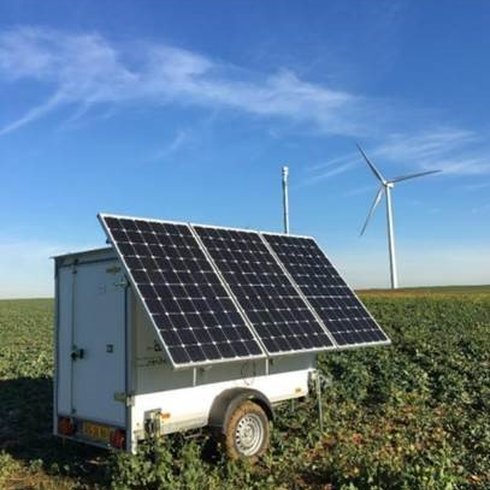

- მზისა და საწვავის ელემენტების კვების წყარო მისაბმელში დამონტაჟებული Lidar-ისთვის
ჰიბრიდული გადაწყვეტა, რომელიც აერთიანებს 125 ვატიან საწვავის ელემენტს და 1050 ვატიან მზის მოდულებს 440 Ah 24 V სიმძლავრის ბატარეებთან
LiDAR მოწყობილობისთვის ადგილი მისაბმელის შიგნით
დამოუკიდებელი კვების სისტემა სპეციალურად შექმნილია LiDAR მოწყობილობის მიწოდებისა და განსათავსებლად. კვების სისტემა რეკომენდებულია ყველა კლიმატისთვის, გარდა არქტიკული პირობებისა, სადაც მხოლოდ მცირე საათებია მზიანი. სისტემა აერთიანებს ძლიერ მეთანოლზე დაფუძნებულ EFOY Pro საწვავის ელემენტს და სამ მზის მოდულს. სისტემა აღჭურვილია ორი 28 ლიტრიანი საწვავის ელემენტების კარტრიჯით.
EFOY Pro საწვავის ელემენტის მონიტორინგისა და კონტროლისთვის, დამონტაჟებულია Netbiter მოდემი. შესაბამისად, მოდემი აგზავნის მიმდინარე სისტემის მონაცემებს ვებ-მნახველს. სიხშირის კონფიგურაცია შესაძლებელია ვებ-მნახველის საშუალებით. შესაძლებელია სიგნალიზაციის კონფიგურაცია, როგორიცაა დაბალი საწვავის ან დაბალი აკუმულატორის ძაბვა. ამგვარად, სისტემა ავტომატურად აცნობებს ელექტრონული ფოსტით ან SMS-ით სიგნალიზაციის გააქტიურების შემთხვევაში.
მისაბმელი შექმნილია LiDAR მოწყობილობის განსათავსებლად. ის მუშაობს ბაზარზე არსებული LiDAR-ის უმეტეს მოწყობილობებთან, როგორიცაა MeteoLaser, ZX და Windcube. მას აქვს მოსახსნელი ლუქი ზედა ნაწილში ლაზერული სხივისთვის.
ძალიან შორეულ ადგილებში მისაბმელის გადაადგილება შესაძლებელია ვერტმფრენით თასმების ან ამწევი სამაგრების გამოყენებით (არასავალდებულო).
| Characteristic | Description |
|---|---|
| DC Power supply for LiDAR | 24 V DC power supply installed in flight case |
| Power consumption range | 30 – 90 W |
| Power supply for the LiDAR | 24 V DC with stabilized DC/DC converter |
| Battery bank | 440 Ah / 24 V (4 x 220 Ah 12 V AGN) Weight: 280 kg Battery guard Note: Battery bank can easily be removed for transport by helicopter. |
| Solar supply | 3 modules @ 350 W / 24 V (Total: 1050 W) Solar panels wattage may deviate by ±10%. Blue Solar MPPT 150/35 solar charger |
| Switch for battery bank & solar panels | |
| Remote control | WEB based monitoring & control system (Interface) from Netbiter via GSM-2-GPIO modem (quad-band) including antenna |
| Remote control of power supply (on & off) | |
| Extra AC power supply (for Laptop) as an option | 24-375 W inverter |
| Fuel cell | |
|---|---|
| Type | EFOY Pro 2800 125 W |
| Power output | 125 W |
| Nominal voltage | 24 V |
| Nominal Methanol consumption | 0.9 liters/kWh |
| Classification of Methanol | Index: 603-00100-X; EINECS, ELINCS, NLP: 200-659-6; CAS 67-56-1 |
| Fuel cell cartridge | 2x 28 liters Methanol, M28 cartridge (2 x M28 adapter) |
| Fuel cell cartridge capacity | 62.2 kWh @ 56 liters Methanol |
| Information on ingredients – Fuel cartridge M28 | |
|---|---|
| Methanol | Substance for which an EU exposure limit value applies |
| Registration number (REACH) | — |
| Index | 603-001-00-X |
| ENIECS, ELINCS, NLP | 200-659-6 |
| CAS | 67-56-1 |
| Classification acc. to Directive 67/548/EEC | Highly flammable, F, R11 Toxic, T, R23/24/25 Toxic, T, R39/23/24/25 |
| Classification acc. to Regulation (EC) 1272/2008 (CLP) | Flam. Liq. 2, H225 Acute Tox. 3, H331 Acute Tox. 3, H311 Acute Tox. 3, H301 STOT SE 1, H370 |
| Trailer adapted for the LiDAR | |
|---|---|
| Equipment | Roof hatch Bracket for LiDAR Water Drain |
| Accessories | 4 x support legs with flanges Manual fire extinguisher Spare wheel Manual & documentation |
| Operating temperature | 0 … 35 °C |
| Total dimensions | 3.78 m x 1.81 m x 2.11 m (length x width x height) |
| Total weight | approx. 850 kg |
| Manufacturer of Trailer | Humbaur (Germany) |
