Ուլտրաձայնային անեմոմետր 2D-ն նախատեսված է քամու արագության և ուղղության հորիզոնական բաղադրիչները, ինչպես նաև վիրտուալ ջերմաստիճանը երկու չափումներով ստանալու համար: Չափման սկզբունքի շնորհիվ գործիքը իդեալական է պոռթկումների և գագաթնակետային արժեքների իներցիայից զերծ չափման համար:
Քամու արագություն և ուղղություն
Հանգիստ օդում ձայնի տարածման արագությունը վերադրվում է քամու ուղղությամբ օդային հոսքի արագության բաղադրիչներին: Ձայնի տարածման ուղղությամբ քամու արագության բաղադրիչը աջակցում է տարածման արագությանը, այսինքն՝ այն աճում է, եթե տարածման ուղղությամբ քամու արագության բաղադրիչը նվազեցնում է տարածման արագությունը:
Վերադրումից առաջացող տարածման արագությունը հանգեցնում է ձայնի տարբեր տարածման ժամանակների՝ քամու տարբեր արագությունների և ուղղությունների դեպքում՝ ֆիքսված չափման ուղու վրա: Քանի որ ձայնի արագությունը մեծապես կախված է օդի ջերմաստիճանից, ձայնի տարածման ժամանակը չափվում է երկու չափման ուղիներից յուրաքանչյուրի վրա՝ երկու ուղղություններով: Սա բացառում է ջերմաստիճանի ազդեցությունը չափման արդյունքի վրա: Երկու չափման ուղիները, որոնք միմյանց նկատմամբ ուղիղ անկյան տակ են, համատեղելով քամու արագության վեկտորի գումարի և անկյան չափման արդյունքները ստացվում են ուղղանկյուն բաղադրիչների տեսքով: Ուղղանկյուն արագության բաղադրիչները չափելուց հետո դրանք անեմոմետրի թվային ազդանշանի մշակիչով վերածվում են բևեռային կոորդինատների և ստացվում են որպես քամու արագության գումար և անկյան արժեք։
Ակուստիկ վիրտուալ ջերմաստիճան
Ձայնի տարածման արագության և օդի բացարձակ ջերմաստիճանի միջև թերմոդինամիկ փոխկապակցվածությունը սահմանվում է արմատային ֆունկցիայով: Ձայնի արագության և ջերմաստիճանի միջև ֆիզիկական փոխկապակցվածությունը իդեալական է օդի ջերմաստիճանը չափելիս, քանի դեռ քիմիական կազմը հայտնի է և հաստատուն։
Ջեռուցում
Ուլտրաձայնային սարքը հագեցած է բարդ ջեռուցման համակարգով, որը սառույցի առաջացման դեպքում տվյալների հավաքագրմանը խանգարող բոլոր արտաքին մակերեսները արդյունավետորեն պահում է +5°C-ից բարձր ջերմաստիճանում: Փոխարկիչները, որոնք կրում են թևերը, պատկանում են տաքացվող արտաքին մակերեսներին, ինչպես նաև ուլտրաձայնային փոխարկիչներին և պատյանին՝ կախված մոդելից։
Ուլտրաձայնային սարքը կարող է չափման տվյալներ ստանալ բարձր ճշգրտությամբ նույնիսկ չտաքացված վիճակում՝ -40°C-ից ցածր ջերմաստիճաններում։ Չափվող տվյալների որակը ջերմաստիճանից կախված չէ։ Ջեռուցումը անհրաժեշտ է միայն սարքի կառուցվածքի վրա սառույցի առաջացումը և դրա հետ կապված աշխատանքային ժամանակի տվյալների հավաքագրման խափանումը կանխելու համար։
| Wind Speed | |
|---|---|
| Measuring range | 0 … 75 m/s, scaling of the analog output is free selectable (Starting threshold: 0.01 m/s) |
| Accuracy | ± 0.1 m/s @ ≤ 5 m/s ± 2% of meas. value @ > 5 m/s |
| Resolution | 0.1 m/s (standard) < 0.01 m/s (user-defined) |
| Wind Direction | |
| Measuring range | 0 … 360° |
| Accuracy | ± 1° |
| Resolution | 1° (standard), < 1°(user-defined) |
| Virtual Temperature | |
| Measuring range | -50 … +70°C |
| Accuracy | ± 0.5 K to 35 m/s |
| Resolution | 0.1 K (standard) |
| Data Output Digital | |
| Interface | RS485 / RS422 |
| Baud rate | 1200 to 230400 selectable |
| Output | Instantaneous values, wind speed / direction and acoustic-virtual temp. Sliding mean values 0.5 sec to 100 min freely selectable |
| Output rate | 1 per 1 msec to 1 per 60 sec., adjustable |
| Status identification | Heating, measurement path failure, ΔT path temperatures |
| Data Output Analog | |
| Electr. output | 0 … 20 mA / 0 … 10 V or 4 … 20 mA / 2 … 10 V, wind velocity & direction, virtual temp. |
| Output | Instantaneous values, sliding mean values 0.5 sec to 100 min freely selectable |
| Output rate | Updating rate 1 to 100 msec |
| Resolution | 16 bit |
| Analog Inputs | |
| Input number | Up to 3 analog inputs possible. (3x standard, 2x add. configurable acc. to manu.) |
| Input resolution | 16 bit |
| Sampling rate | 0.1 … 100 Hz per channel |
| Input range | 0 … 10 V |
| Data processing | Output of measured values in user-specific telegram |
| Accuracy | ± 1% of meas. value in the range -40 … +70°C |
| Linearity, integral | INL: type < 6LSB |
| Effective low-noise bits | Type 14 bit (at DC-supply for avoiding of dynamic cross-talk in the connection line) |
| General | |
| Temperature range | Oper. temperature: -50 … +80°C (heated), -30 … +80 °C (unheated) Storage: -50 … +80°C (Measuring operation possible with heating down to -75°C) |
| Internal measuring rate | Up to 400 measurements per second at 20°C |
| Operating voltage S82100H S82200H S82300H S82800H |
Power supply electronics: 8 … 78 V DC, 1.5 VA, max. 2.5 VA Power supply electronics + heating: 24 V AC/DC ± 15%: typ. 80 VA, max. 90 VA @ 24V Power supply electronics + heating: 24 V AC/DC ± 15%: typ. 85 VA, max. 90 VA @ 24V Power supply electronics + heating: 48 V AC/DC ± 15%: typ. 280 VA, max. 310 VA @ 48V Power supply electronics + heating: 24 V AC/DC ± 15%: typ. 85 VA, max. 90 VA @ 24V |

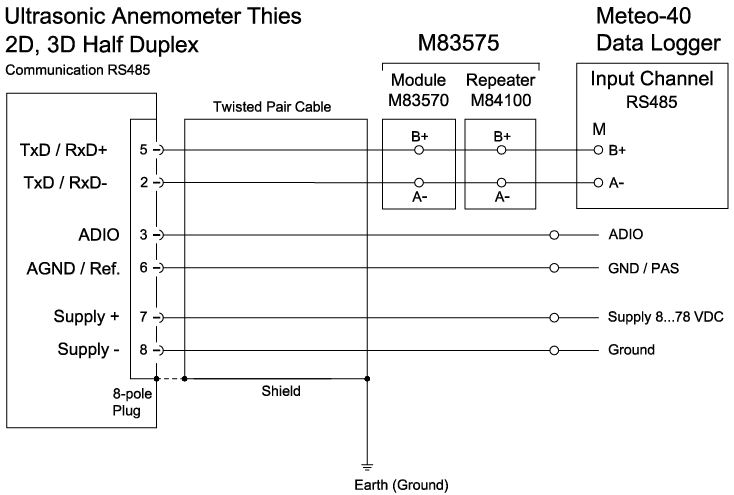

| Electr. connection | 8-pole plug |
| Mounting | Mast tube 1 ½”, e.g., DIN 2441 |
| Protection | IP 67 |
| Weight | 2.5 kg |
| Manufacturer | Thies |
